Je vais être clair : pour télécharger la bonne notice d’un chauffe-eau thermodynamique Atlantic 270 litres, relevez d’abord le code produit à 6 chiffres inscrit sur l’étiquette signalétique. Le volume de la cuve ne suffit pas, car un Calypso Split, un Calypso Split Inverter et un Odyssée peuvent utiliser des documents différents.
Retrouver la notice officielle sans se tromper de modèle
Avant toute recherche, notez le code produit, la référence complète et le numéro de série. L’étiquette se trouve sur l’appareil, mais son emplacement varie selon les générations. Le numéro de série peut notamment indiquer l’année et la semaine de fabrication. Cette information aide lorsque la nomenclature Atlantic a évolué.
Rendez-vous ensuite sur le portail d’aide Atlantic ou dans votre espace personnel. Saisissez le code produit exact, pas seulement « Atlantic 270 litres ». Vous pourrez alors retrouver les documents associés à votre référence :
Trouvez un professionnel près de chez vous
Comparez les devis gratuits dans votre ville
- la notice d’utilisation, consacrée aux modes, à l’écran de commande et aux messages affichés ;
- la notice d’installation, qui détaille l’implantation, les raccordements et la mise en service ;
- la notice technique ou de maintenance, destinée en grande partie à l’installateur.
Une cuve de 270 litres donne une capacité, pas une identité complète. C’est comme une pièce sortie d’un moule : deux appareils peuvent avoir le même volume tout en présentant des raccordements, une régulation ou une unité extérieure différents. Avant de suivre un schéma, vérifiez que le code imprimé sur le ballon figure bien sur le PDF ouvert.
Calypso Split, Split Inverter, Odyssée : ce qui change vraiment

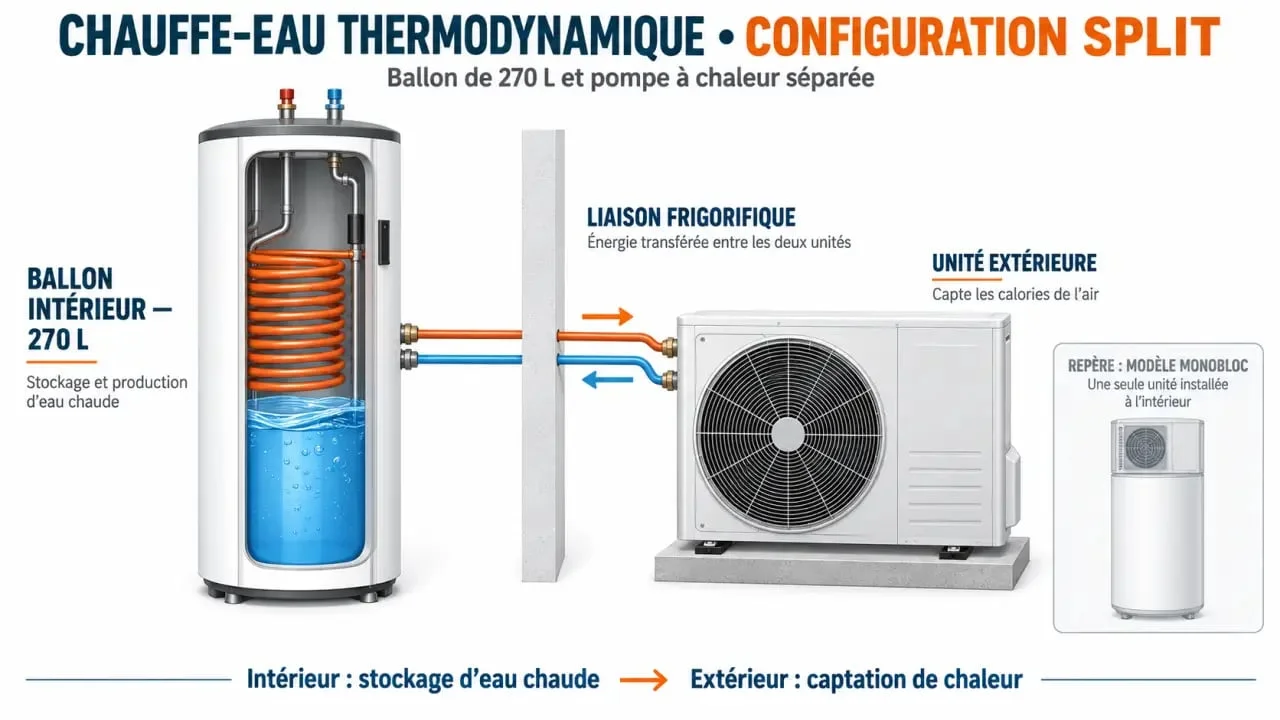

Le premier élément à identifier est le type de pompe à chaleur. Un Calypso Split associe généralement un ballon installé à l’intérieur et une unité extérieure. La chaleur est captée dehors puis transférée à la cuve par une liaison frigorifique. Un modèle monobloc prélève l’air dans le local où il est installé, ou par des gaines selon sa configuration.
| Variante à identifier | Élément à contrôler avant de choisir la notice |
|---|---|
| Calypso Split | Présence d’une unité extérieure et d’une liaison frigorifique |
| Calypso Split Inverter | Référence exacte de la régulation et de l’unité extérieure |
| Odyssée ou monobloc | Prise d’air sur le local, l’extérieur ou des gaines |
La notice d’installation doit correspondre à la configuration réelle. Elle ne sert pas seulement à raccorder le ballon. Elle précise aussi l’implantation, la circulation de l’air et la mise en service. Je déconseille de reprendre les dimensions ou les puissances d’une autre fiche technique, même si elle mentionne 270 litres.
Les valeurs 1 618 × 580 × 648 mm, 66 kg à vide, 1 100 W pour la pompe à chaleur, 1 800 W pour l’appoint et 4 h 26 de temps de chauffe sont associées à un modèle Calypso 270 litres précis. Elles ne décrivent pas toute la gamme Atlantic. Le COP, souvent présenté entre 2,8 et 3,2 dans les documents généraux, dépend lui aussi des conditions d’essai et de la référence.
Régler les modes sans faire travailler la résistance inutilement
Auto, Eco, Manuel : le bon réflexe au quotidien
Le mode Auto convient à un usage quotidien. L’appareil ajuste sa production pour trouver un compromis entre disponibilité d’eau chaude et consommation. Le mode Eco privilégie la pompe à chaleur et limite le recours à l’appoint électrique. Il convient lorsque les besoins sont réguliers et que vous pouvez attendre un peu après un puisage important.
Le mode Manuel vous donne davantage de contrôle sur la consigne et le niveau de confort. Utilisez-le si vous connaissez bien vos habitudes de consommation. Vérifiez aussi le raccordement aux heures creuses. Si le signal n’est pas détecté, la programmation attendue peut ne pas se déclencher.
Pour un foyer nombreux, le volume de 270 litres peut répondre à des besoins importants, mais le dimensionnement dépend des usages réels. Le nombre de personnes, les douches et les bains comptent davantage que le seul chiffre affiché sur la cuve.
Le mode Boost pour un besoin ponctuel
Le mode Boost accélère la production d’eau chaude après des douches imprévues, l’arrivée d’invités ou le remplissage d’une baignoire. Il peut associer la pompe à chaleur et l’appoint électrique. Utilisez-le ponctuellement, car la résistance augmente alors la part d’électricité consommée.
Selon les modèles, le Boost peut être réglable de 1 à 7 jours. La procédure exacte dépend de la commande installée. C’est un point à vérifier dans la notice correspondant à votre code produit, plutôt que dans un manuel trouvé pour un autre Calypso.
Codes erreur et entretien : ce que vous pouvez vérifier
Un code comme Err W.3, Err W.21 ou Err W.11 doit être interprété avec la notice exacte. Ces alertes peuvent orienter vers une sonde, l’air extérieur ou la détection du signal heures creuses, mais leur signification dépend de la version de l’appareil. Ne démontez ni le capot électrique ni la liaison frigorifique pour tester une hypothèse.
Avant d’appeler l’installateur, relevez le code affiché et notez la date. Contrôlez seulement ce qui reste accessible sans outil : unité extérieure débarrassée des feuilles ou du givre, évacuation des condensats libre, alimentation électrique présente et absence de fuite visible. Si l’erreur revient ou si l’eau chaude manque durablement, transmettez à l’installateur la référence du ballon et une photo de l’écran.
Le groupe de sécurité mérite une vérification régulière. Manœuvrez-le une à deux fois par mois pour contrôler son fonctionnement et limiter le risque de grippage. Un écoulement pendant la chauffe est normal. Un écoulement continu doit en revanche être signalé.
La protection ACI Hybride associe, selon les modèles, les principes d’une anode titane et d’une anode magnésium pour protéger la cuve. Ne la désactivez pas au hasard dans un menu et n’intervenez pas sur les éléments électriques sans la procédure prévue par la notice.
FAQ
Où télécharger la notice Atlantic 270 litres ?
Sur le portail d’aide ou l’espace personnel Atlantic, en recherchant le code produit à 6 chiffres inscrit sur l’étiquette.
Comment identifier la bonne notice ?
Comparez le code produit, la référence complète et le numéro de série avec les informations du PDF avant de l’utiliser.
Mon ballon de 270 litres est-il un Calypso Split ?
La présence d’une unité extérieure reliée au ballon est un indice. Confirmez avec la référence complète de l’appareil.
Quel mode utiliser au quotidien ?
Le mode Auto convient généralement à un usage courant. Le mode Eco limite davantage le recours à l’appoint électrique.
Que faire si un code Err W.21 s’affiche ?
Consultez la notice correspondant au code produit, relevez l’erreur et vérifiez les éléments accessibles. Si elle persiste, contactez l’installateur.
FAQ
Comment trouver la bonne notice pour mon chauffe-eau thermodynamique Atlantic 270 litres ?
Récupérez le code produit à 6 chiffres indiqué sur l’étiquette signalétique : le volume seul (270 litres) ne suffit pas. Ensuite, saisissez ce code sur le portail d’aide Atlantic ou dans votre espace personnel pour accéder aux documents correspondant exactement à votre modèle.
Où se trouvent le numéro de série et l’étiquette sur un Atlantic 270 litres ?
L’étiquette est généralement sur l’appareil, mais son emplacement peut varier selon les générations. Le numéro de série peut aider à situer l’année et la semaine de fabrication, ce qui est utile quand la nomenclature Atlantic a évolué.
Quelle différence entre Calypso Split, Calypso Split Inverter et Odyssée (monobloc) ?
Un Calypso Split possède un ballon intérieur et une unité extérieure, avec une liaison frigorifique vers la cuve. Le Calypso Split Inverter se distingue par la référence précise de la régulation et de l’unité extérieure, tandis qu’une version type Odyssée/monobloc prélève l’air via l’emplacement prévu (local, extérieur ou gaines) selon la configuration.
Quel mode choisir pour limiter l’appoint électrique sans perdre trop de confort ?
Le mode Auto convient à un usage quotidien en cherchant un compromis entre eau chaude disponible et consommation. Le mode Eco privilégie davantage la pompe à chaleur et limite le recours à la résistance électrique, particulièrement utile si vous pouvez attendre légèrement après un gros puisage.
Que faire en cas de code erreur (ex. Err W.3, Err W.21, Err W.11) ?
Interprétez toujours le code avec la notice correspondant au code produit exact, car la signification dépend de la version. Relevez l’erreur et vérifiez uniquement les points accessibles sans démontage : alimentation électrique, absence de fuite visible, évacuation des condensats et unité extérieure sans givre ni feuilles ; si cela persiste, contactez l’installateur avec vos informations.
Comment entretenir le groupe de sécurité et quand s’inquiéter d’un écoulement ?
Manœuvrez le groupe de sécurité une à deux fois par mois afin de limiter le risque de grippage. Un écoulement pendant la chauffe peut être normal, mais un écoulement continu doit être signalé et nécessite un contrôle.
